منبع انبساط پکیج یکی از قطعات مهم در مدار گرمایش پکیج دیواری است که وظیفه آن کنترل تغییرات فشار آب هنگام گرم و سرد شدن مدار گرمایش است. وقتی این قطعه به‌درستی کار نکند، معمولاً اولین چیزی که کاربر متوجه آن می‌شود بالا و پایین شدن غیرعادی فشار پکیج است.
اما هر افت یا افزایش فشاری الزاماً به معنی خرابی منبع انبساط نیست. نشتی مدار، خرابی شیر اطمینان، ایراد شیر پرکن و بعضی مشکلات دیگر نیز می‌توانند علائم مشابه ایجاد کنند.
در این مقاله از سیباکس، مهم‌ترین علائم خرابی منبع انبساط پکیج، علت ایجاد آن‌ها، روش تشخیص و مواردی که نیاز به بررسی تعمیرکار دارند را بررسی می‌کنیم.

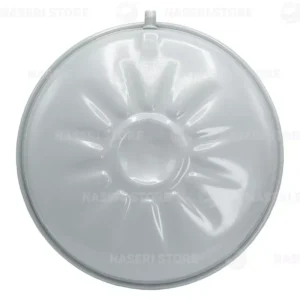

منبع انبساط پکیج چیست و چه کاری انجام می‌دهد؟
آب با گرم شدن منبسط می‌شود؛ یعنی حجم آن افزایش پیدا می‌کند. مدار گرمایش پکیج یک مدار بسته است و فضای محدودی برای این افزایش حجم دارد.
منبع انبساط با داشتن یک دیافراگم انعطاف‌پذیر و فضای گازی در طرف دیگر آن، بخشی از تغییر حجم آب را جذب می‌کند. به این ترتیب فشار مدار گرمایش در زمان گرم شدن پکیج بیش از حد افزایش پیدا نمی‌کند.
به زبان ساده:
آب گرم می‌شود → حجم آب افزایش پیدا می‌کند → منبع انبساط بخشی از این افزایش حجم را جذب می‌کند → فشار کنترل می‌شود.
اگر باد منبع کم شده باشد یا دیافراگم داخلی آن آسیب دیده باشد، این تعادل از بین می‌رود و فشار پکیج هنگام کارکرد دستگاه می‌تواند به شکل غیرعادی افزایش پیدا کند.
مهم‌ترین علائم خرابی منبع انبساط پکیج
خرابی منبع انبساط معمولاً با یک نشانه مشخص نمی‌شود و ممکن است چند علامت هم‌زمان دیده شود.
۱. بالا رفتن فشار پکیج هنگام گرم شدن
یکی از مهم‌ترین نشانه‌های خرابی یا کمبود باد منبع انبساط، افزایش شدید فشار پکیج هنگام روشن شدن مدار گرمایش است.
برای مثال ممکن است فشار دستگاه در حالت سرد در محدوده معمول باشد، اما پس از روشن شدن شوفاژ و بالا رفتن دمای آب، عقربه فشار به مقدار زیادی افزایش پیدا کند.
اگر اختلاف فشار بین حالت سرد و گرم بسیار زیاد باشد، منبع انبساط یکی از قطعاتی است که باید بررسی شود.
البته بالا رفتن فشار همیشه به معنی خرابی منبع انبساط نیست و عوامل دیگری نیز باید بررسی شوند.
۲. افت فشار پکیج بعد از سرد شدن
ممکن است فشار پکیج هنگام کار بالا برود و پس از خاموش شدن و سرد شدن مدار، دوباره به مقدار بسیار پایین‌تری برگردد.
این وضعیت می‌تواند در اثر کمبود باد منبع انبساط یا خرابی دیافراگم آن ایجاد شود.
اگر کاربر مجبور باشد مرتباً با شیر پرکن فشار پکیج را بالا ببرد، بهتر است به جای اینکه هر بار فقط فشار را تنظیم کند، علت اصلی افت فشار بررسی شود.
۳. بالا رفتن فشار تا محدوده خطر و تخلیه آب از شیر اطمینان
وقتی فشار مدار بیش از حد افزایش پیدا کند، شیر اطمینان برای محافظت از سیستم می‌تواند مقداری آب را تخلیه کند.
در این حالت ممکن است کاربر متوجه شود که از لوله تخلیه زیر پکیج آب خارج شده است.
پس از تخلیه آب، فشار کاهش پیدا می‌کند و وقتی دستگاه سرد می‌شود، ممکن است فشار دوباره پایین بیاید.
این چرخه می‌تواند به شکل زیر دیده شود:
گرم شدن پکیج → افزایش شدید فشار → تخلیه آب از شیر اطمینان → کاهش فشار → نیاز به آبگیری مجدد
اگر چنین الگویی تکرار شود، منبع انبساط و شیر اطمینان هر دو باید بررسی شوند.

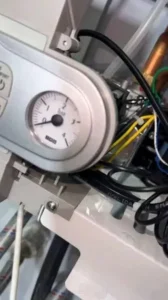

۴. نوسان شدید عقربه فشار
یکی دیگر از علائم احتمالی خرابی منبع انبساط، نوسان غیرعادی فشار پکیج است.
ممکن است عقربه فشار در زمان گرم شدن دستگاه به سرعت بالا برود و پس از خاموش شدن و سرد شدن مدار، مقدار زیادی پایین بیاید.
البته نوسان فشار می‌تواند دلایل دیگری نیز داشته باشد؛ بنابراین برای تشخیص قطعی نباید تنها به حرکت عقربه اکتفا کرد.
۵. نیاز مکرر به تنظیم فشار پکیج
اگر فشار پکیج مرتباً پایین می‌آید و کاربر مجبور است هر چند وقت یک‌بار شیر پرکن را باز کند، باید علت مشخص شود.
خرابی یا کمبود باد منبع انبساط یکی از احتمالات است، اما تنها احتمال نیست.
موارد دیگری مانند:
- نشتی رادیاتورها
- نشتی اتصالات
- نشتی داخلی پکیج
- خرابی شیر اطمینان
- ایراد شیر پرکن
- مشکلات بعضی مبدل‌ها
نیز می‌توانند باعث تغییر فشار شوند.
بنابراین صرفاً با مشاهده افت فشار نمی‌توان منبع انبساط را مقصر دانست.
چرا باد منبع انبساط کم می‌شود؟
منبع انبساط برای عملکرد صحیح به فشار مناسب در بخش گازی خود نیاز دارد.
با گذشت زمان ممکن است فشار این بخش کاهش پیدا کند. همچنین خرابی والف، نشتی یا آسیب دیدن دیافراگم داخلی می‌تواند عملکرد منبع را مختل کند.
در این شرایط ممکن است منبع هنوز از نظر ظاهری سالم باشد، اما نتواند تغییر حجم آب مدار گرمایش را به‌درستی جذب کند.
به همین دلیل گاهی مشکل با شارژ صحیح منبع انبساط برطرف می‌شود و در صورت آسیب دیدن دیافراگم، نیاز به تعویض منبع وجود دارد.
اگر از والف منبع انبساط آب خارج شود چه معنایی دارد؟

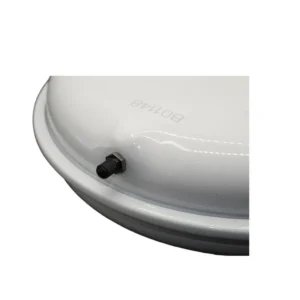

منبع انبساط دارای یک والف برای بررسی و تنظیم فشار بخش گازی است.
اگر در فرایند تست تخصصی والف مشخص شود که به جای هوا، آب از والف خارج می‌شود، معمولاً نشانه آسیب یا پارگی دیافراگم داخلی منبع است.
در این شرایط صرفاً اضافه کردن باد مشکل را برطرف نمی‌کند و معمولاً منبع باید تعویض شود.
توجه: باز کردن یا تست والف و تخلیه فشار مدار باید با رعایت نکات ایمنی و توسط فرد آشنا با سیستم انجام شود.
آیا هر افت فشار پکیج به معنی خرابی منبع انبساط است؟
خیر.
این یکی از مهم‌ترین نکاتی است که باید هنگام عیب‌یابی پکیج در نظر گرفت.
برای مثال اگر فشار پکیج طی چند روز یا چند هفته کاهش پیدا کند، ممکن است نشتی در مدار گرمایش وجود داشته باشد.
از طرف دیگر، اگر فشار در مدت کوتاهی هنگام گرم شدن به مقدار زیادی افزایش پیدا کند و بعد از سرد شدن افت کند، منبع انبساط یکی از موارد مهم برای بررسی است.
بنابراین الگوی تغییر فشار اهمیت زیادی دارد.
| وضعیت مشاهده‌شده | موارد احتمالی |
|---|---|
| فشار هنگام گرم شدن شدیداً بالا می‌رود | منبع انبساط، شیر اطمینان و موارد دیگر |
| فشار بعد از سرد شدن زیاد افت می‌کند | منبع انبساط یا نشتی مدار |
| فشار به مرور چند روز پایین می‌آید | نشتی مدار، رادیاتورها، اتصالات و… |
| آب از شیر اطمینان خارج می‌شود | فشار بیش از حد، منبع انبساط یا خرابی خود شیر |
| فشار بدون باز کردن شیر پرکن افزایش می‌یابد | شیر پرکن یا برخی ایرادهای دیگر |
بنابراین تشخیص صحیح نیاز به بررسی مجموعه مدار دارد.
چگونه خرابی منبع انبساط پکیج را تشخیص می‌دهند؟
تست دقیق منبع انبساط صرفاً با نگاه کردن به عقربه فشار انجام نمی‌شود.

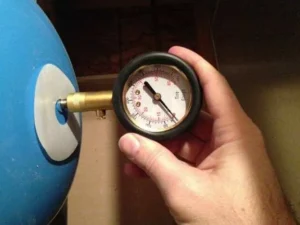

تکنسین ابتدا وضعیت فشار مدار گرمایش و رفتار دستگاه در حالت سرد و گرم را بررسی می‌کند. سپس در صورت نیاز، فشار بخش گازی منبع و وضعیت دیافراگم نیز بررسی می‌شود.
در بسیاری از موارد لازم است فشار آب مدار گرمایش قبل از اندازه‌گیری فشار منبع به شکل صحیح تخلیه شود تا نتیجه تست قابل اعتماد باشد.
اگر فشار منبع پایین باشد و دیافراگم سالم باشد، امکان شارژ منبع با فشار مناسب وجود دارد.
اما اگر دیافراگم آسیب دیده باشد و از والف آب خارج شود، شارژ باد راه‌حل دائمی نیست و معمولاً تعویض منبع لازم است.
فشار باد منبع انبساط پکیج چقدر باید باشد؟
یک عدد ثابت را نمی‌توان برای تمام پکیج‌ها به عنوان فشار مناسب منبع انبساط اعلام کرد.
مقدار مناسب به مدل پکیج، نوع منبع، شرایط نصب و مشخصات سازنده بستگی دارد.
در برخی مدل‌ها فشار اولیه منبع در محدوده‌های نزدیک به حدود ۰٫۸ تا ۱ بار تنظیم می‌شود، اما این عدد نباید بدون بررسی مشخصات دستگاه به همه پکیج‌ها تعمیم داده شود.
بنابراین اگر قصد تنظیم باد منبع انبساط را دارید، بهتر است مقدار مناسب برای همان مدل پکیج بررسی شود.
آیا شارژ باد منبع انبساط کار ساده‌ای است؟
از نظر ظاهری ممکن است شارژ باد منبع کار ساده‌ای به نظر برسد، اما روش انجام آن اهمیت زیادی دارد.
اگر فشار آب مدار در زمان مناسب تخلیه نشود، اندازه‌گیری فشار منبع می‌تواند اشتباه باشد.
همچنین اگر دیافراگم منبع آسیب دیده باشد، صرفاً باد زدن منبع مشکل را حل نمی‌کند.
به همین دلیل اگر علت افت یا افزایش فشار مشخص نیست، بهتر است به جای تنظیم‌های مکرر و آزمون‌وخطا، دستگاه توسط تکنسین بررسی شود.
تفاوت خرابی منبع انبساط با نشتی پکیج چیست؟
یکی از اشتباهات رایج این است که هر بار افت فشار پکیج را به منبع انبساط نسبت دهیم.
در خرابی منبع انبساط، معمولاً تغییر فشار با گرم و سرد شدن مدار اهمیت زیادی دارد.
اما در نشتی مدار، ممکن است فشار بدون توجه به روشن یا خاموش بودن پکیج، به مرور کاهش پیدا کند.
برای تشخیص دقیق باید پکیج، اتصالات، رادیاتورها، شیر اطمینان و مدار گرمایش بررسی شوند.
آیا خرابی منبع انبساط خطرناک است؟
خرابی منبع انبساط معمولاً به معنی خطر فوری نیست، اما بی‌توجهی به افزایش غیرعادی فشار می‌تواند باعث فشار آمدن به قطعات و اتصالات مدار گرمایش شود.
همچنین اگر شیر اطمینان مرتباً عمل کند، تخلیه مکرر آب باعث می‌شود فشار مدار کاهش پیدا کند و کاربر مرتباً مجبور به آبگیری دستگاه شود.
بنابراین اگر فشار پکیج به شکل غیرعادی بالا و پایین می‌شود، بهتر است مشکل در اولین فرصت بررسی شود.
چه زمانی باید تعمیرکار پکیج را خبر کنیم؟
اگر یکی از موارد زیر را مشاهده می‌کنید، بهتر است دستگاه بررسی شود:
- فشار پکیج هنگام گرم شدن به مقدار زیادی افزایش پیدا می‌کند.
- بعد از سرد شدن، فشار به شکل محسوسی کاهش پیدا می‌کند.
- از شیر اطمینان آب خارج می‌شود.
- مرتب مجبور به باز کردن شیر پرکن هستید.
- فشار پکیج بدون دلیل مشخص تغییر می‌کند.
- مشکل پس از شارژ یا تنظیم فشار دوباره برمی‌گردد.
- احتمال خرابی دیافراگم منبع وجود دارد.
در چنین شرایطی بهتر است به جای تغییر مکرر فشار پکیج، علت اصلی مشکل مشخص شود.
جمع‌بندی؛ مهم‌ترین علائم خرابی منبع انبساط پکیج
علائم خرابی منبع انبساط پکیج بیشتر خودشان را در رفتار فشار مدار گرمایش نشان می‌دهند.
مهم‌ترین نشانه‌ها عبارت‌اند از:
- افزایش شدید فشار هنگام گرم شدن پکیج
- افت محسوس فشار پس از سرد شدن
- نوسان غیرعادی عقربه فشار
- خروج آب از شیر اطمینان
- نیاز مکرر به آبگیری پکیج
- کمبود باد منبع انبساط
- خروج آب از والف در صورت آسیب دیدن دیافراگم
البته این علائم به تنهایی برای تشخیص قطعی کافی نیستند؛ زیرا ایرادهایی مانند نشتی مدار، خرابی شیر اطمینان و شیر پرکن نیز می‌توانند علائم مشابه ایجاد کنند.
اگر فشار پکیج شما مرتباً تغییر می‌کند، اول باید علت مشخص شود و سپس درباره شارژ یا تعویض منبع انبساط تصمیم گرفت.
